论文公式复现：从论文截图识别到代码核对

论文公式复现可以分三步：把论文里的公式截图识别成 LaTeX，对照论文的记号说明逐个核对符号，再照着核对过的源码写代码，并用一组小数值检验代码的输出。容易出错的是第二步：同一个上标，可能是幂次，也可能是时间步序号；同一个平方，可能是逐元素运算。字形识别得再准，这层含义也只能从论文的文字里找。截图识别要登录并开通本站会员，写代码和核对数值在你自己的环境里做，具体记号以原论文和你所在学校或期刊的要求为准。

结论先行：识别管字形，含义看论文

下面用 Adam 优化器的原论文（Kingma 与 Ba，arXiv:1412.6980 第 9 版，2017 年 1 月 30 日）演示。它的「算法 1」下方有三句说明，恰好是复现时最容易踩的点：

• gₜ² 表示逐元素平方。 写代码时是对梯度向量每个分量各自平方，而不是向量内积。
• β₁ᵗ、β₂ᵗ 表示 β₁、β₂ 的 t 次方。 这里的上标 t 是幂次，而 mₜ、vₜ 的下标 t 才是时间步。
• 所有向量运算都逐元素进行。 包括除法和开根号。

论文正文还给了一种更省计算的等价写法，里面用的是带帽的 ε̂，它与算法 1 里的 ε 不是同一个量，复现时两种写法别混着抄。

速查表：从符号到代码

截图识别并核对后，偏差修正与参数更新三行的源码是：

\hat{m}_{t}=\frac{m_{t}}{1-\beta_{1}^{t}},\quad\hat{v}_{t}=\frac{v_{t}}{1-\beta_{2}^{t}},\quad\theta_{t}=\theta_{t-1}-\alpha\frac{\hat{m}_{t}}{\sqrt{\hat{v}_{t}}+\epsilon}

对应到代码（NumPy 写法，t 从 1 开始计）：

m = beta1 * m + (1 - beta1) * g
v = beta2 * v + (1 - beta2) * g**2        # g_t^2：逐元素平方
m_hat = m / (1 - beta1**t)                # beta1^t：t 次方
v_hat = v / (1 - beta2**t)
theta = theta - alpha * m_hat / (np.sqrt(v_hat) + eps)   # eps 在根号外

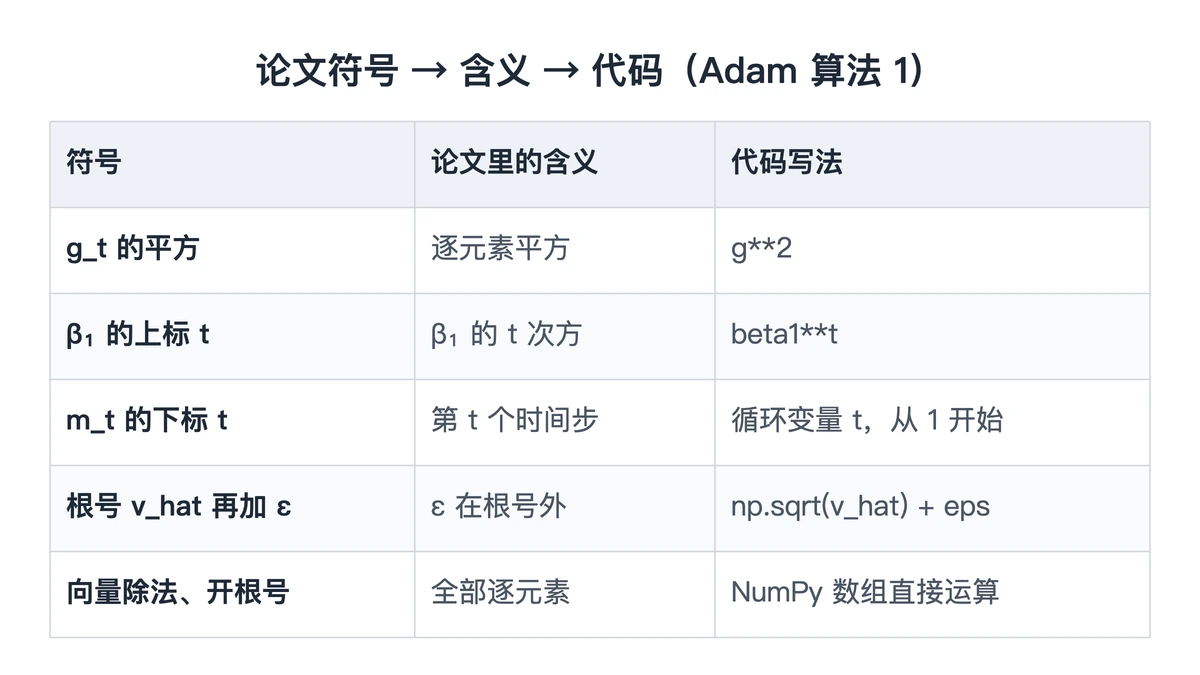

源码与代码逐行对照，每个符号在下表里都能找到对应的写法：

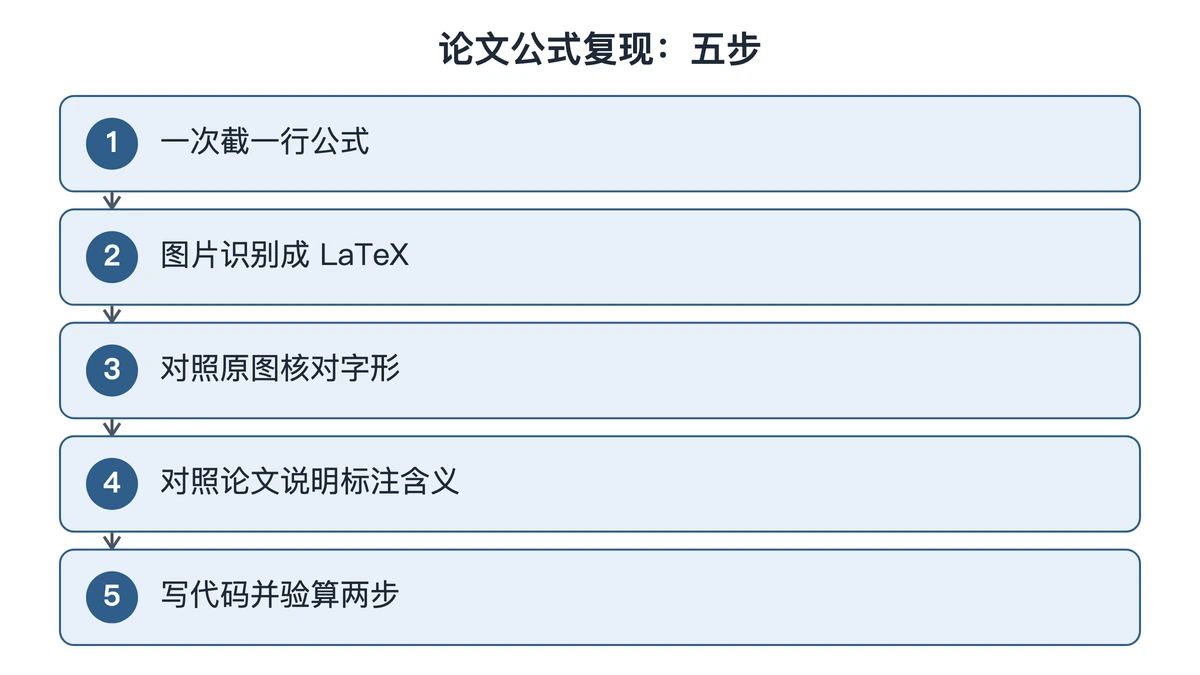

例题示范：截图、识别、核对、验算

1. 截图。 把论文 PDF 放大到上下标清楚，一次只框一行公式，算法框左边的行号、右边的注释都裁掉。

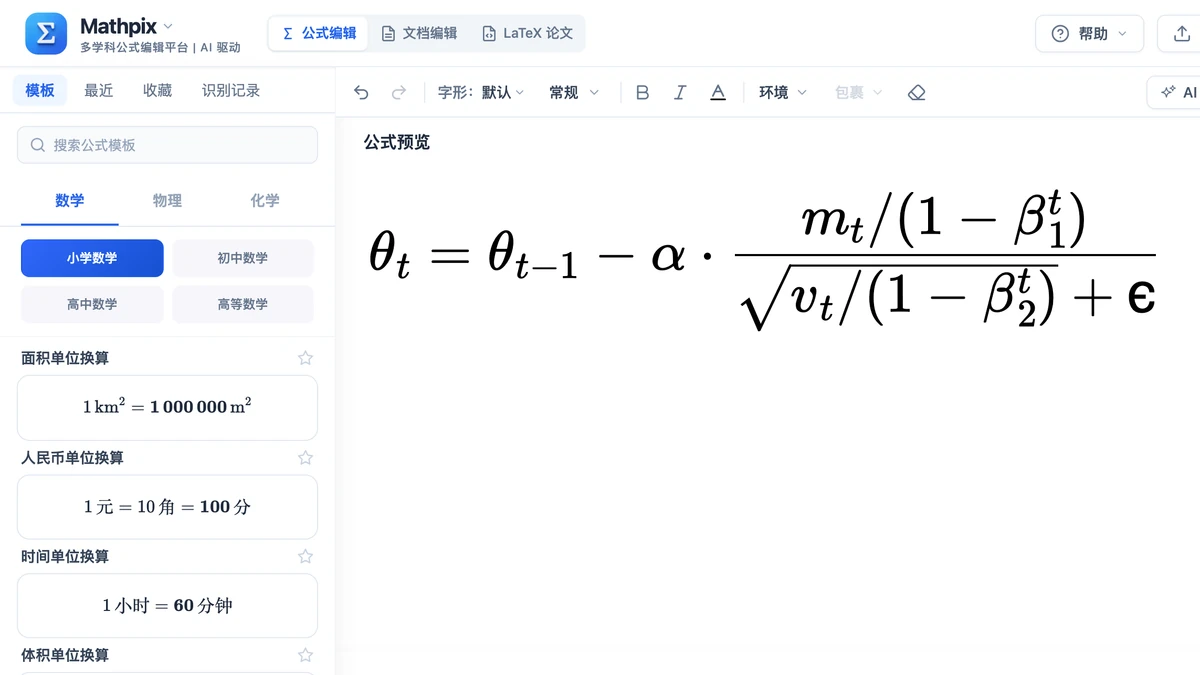

2. 识别。 在本站公式编辑页点「识别」→「图片识别」，弹窗开着时按 Ctrl+V（Mac 上 ⌘V）粘贴截图，识别直接开始。
3. 核对字形。 切到「LaTeX」，对照原图看 β 的下标 1、2 有没有互换，mₜ 上面的帽子还在不在，ε 在根号里还是根号外。
4. 核对含义。 对照论文的说明，给源码里每个上标标上「幂次」或「序号」，给每个平方标上「逐元素」。
5. 验算。 取论文给的默认值 α = 0.001、β₁ = 0.9、β₂ = 0.999，设 m₀ = v₀ = 0，梯度连续两步都是 0.2。手算第一步：m₁ = 0.02，修正后 m̂₁ = 0.2；v₁ = 0.00004，修正后 v̂₁ = 0.04，开根号是 0.2，更新量约等于 α。
6. 验算第二步。 第二步修正后仍是 m̂₂ = 0.2、v̂₂ = 0.04，更新量还是约等于 α。只验第一步不够：t = 1 时 β₁ᵗ 与 β₁ 乘 t 恰好相等，两种写法要到第二步才分开。

常见错误

1. 把幂次当乘法。 beta2**t 写成 beta2 * t，第二步起 1 − β₂·t 变成负数（t = 2 时为 −0.998），v̂ 为负，开根号得到 NaN。
2. ε 放进根号。 识别结果里的根号横线如果盖住了 ε，渲染后很容易看出来；代码里写成 np.sqrt(v_hat + eps) 则要靠对照源码才发现。
3. 平方写成内积。 g**2 与 g @ g 形状都不一样，后者得到一个数，后续的逐元素除法会被广播，程序照样能跑，结果却错了。
4. 两种写法混抄。 从正文等价写法里抄了 ε̂，又用算法 1 的偏差修正，数值会与论文报告的对不上。

截图里上下标看不清的，参照截图公式上下标识别重截；源码复制进笔记前的检查见截图公式转 TeX代码。

手头正在复现的那篇论文，把算法框里每一行截下来识别成源码，存进笔记时在每个上标旁边注明「幂次」或「序号」，写代码就照这份笔记来。
