逻辑表达式上划线识别：数字电路反变量的写法与校对

逻辑表达式上划线识别，最该核对的是每条上划线盖住了哪几个字母：一条长线盖住 AB 是「与非」，两条短线分别盖住 A、B 是「先取反再相与」，两者真值不同，预览里却只差线中间有没有一个缺口。识别后切到 LaTeX 源码，数清有几个 \overline、每个花括号里装了什么，比盯着预览看可靠得多。下面用与非、或非和与非-与非式三个数字电路里的常见式子走一遍。

截图：让上划线的起止看得清

数字电路教材里，上划线是整条式子里最细的笔画，也最容易被截图压糊。截图时放大到线的两端能看清停在哪个字母上方再截，只框表达式本身，门电路符号和真值表留在框外。

两条相邻短线之间通常只有一个很小的缺口，图一糊就连成一条长线，识别结果随之从两个取反变成一个。遇到这种图，宁可放大重截，也别直接信识别结果。

本站图片识别收 PNG / JPG / BMP / WEBP / GIF，单张不超过 20MB，一次一张，需要登录并开通本站会员。公式编辑页点「识别」→「图片识别」，弹窗开着时粘贴截图即开始识别，上传的文件点「开始识别」；识别后先出结果卡片，点「插入」才插到编辑区光标处。

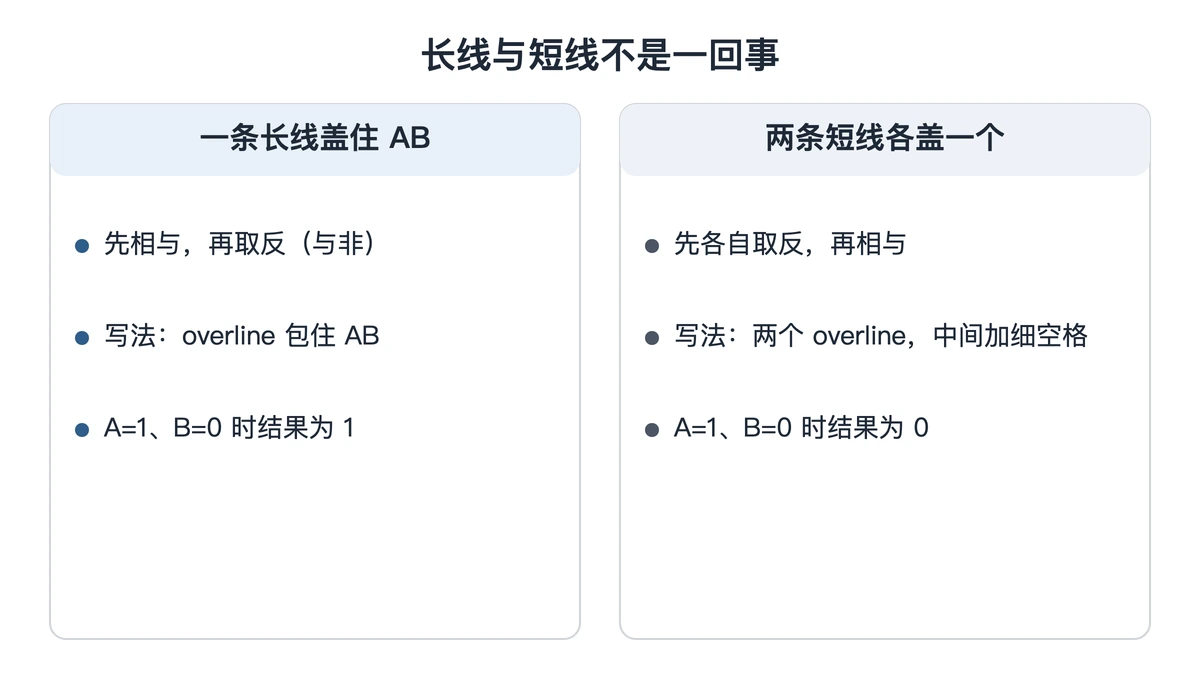

长线与短线：意思完全不同

先看最容易混的一对，写法如下：

\overline{AB}\ne\overline{A}\,\overline{B}

左边是 A、B 先相与再取反（与非），右边是 A、B 各自取反再相与。代一组值就能看出差别：A = 1、B = 0 时，AB = 0，取反得 1；A 取反是 0，B 取反是 1，相与得 0。

写法上有三条规矩：

1. 盖几个字母就包几个字母：长线写 \overline{AB}，花括号里放全部被盖住的内容。
2. 两条短线之间加细空格：写 \overline{A}\,\overline{B}，\, 让两条线之间留出缺口；不加时两条线可能贴在一起，看着像一条长线。
3. 多字母别用 \bar：它的横线长度固定，只适合单个字母；盖两个以上字母要用 \overline，线才会随内容伸长。

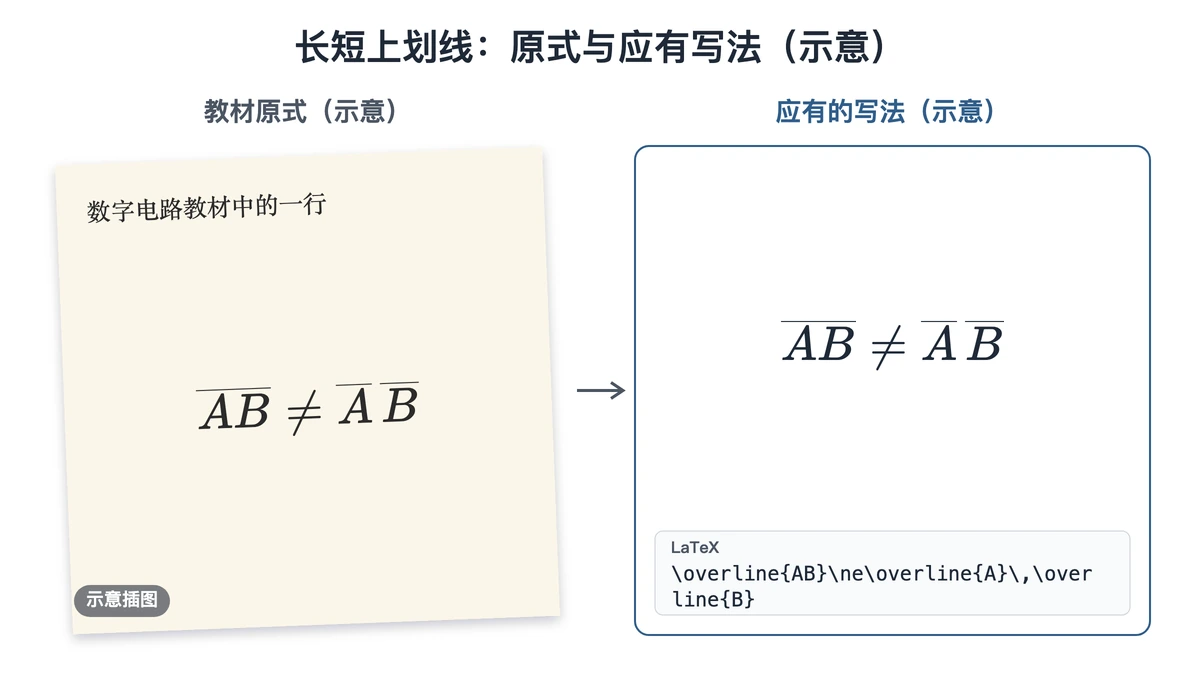

下图是长短线对照的示意：左边是教材原式，右边是校对后应有的写法。

与、或、异或的符号

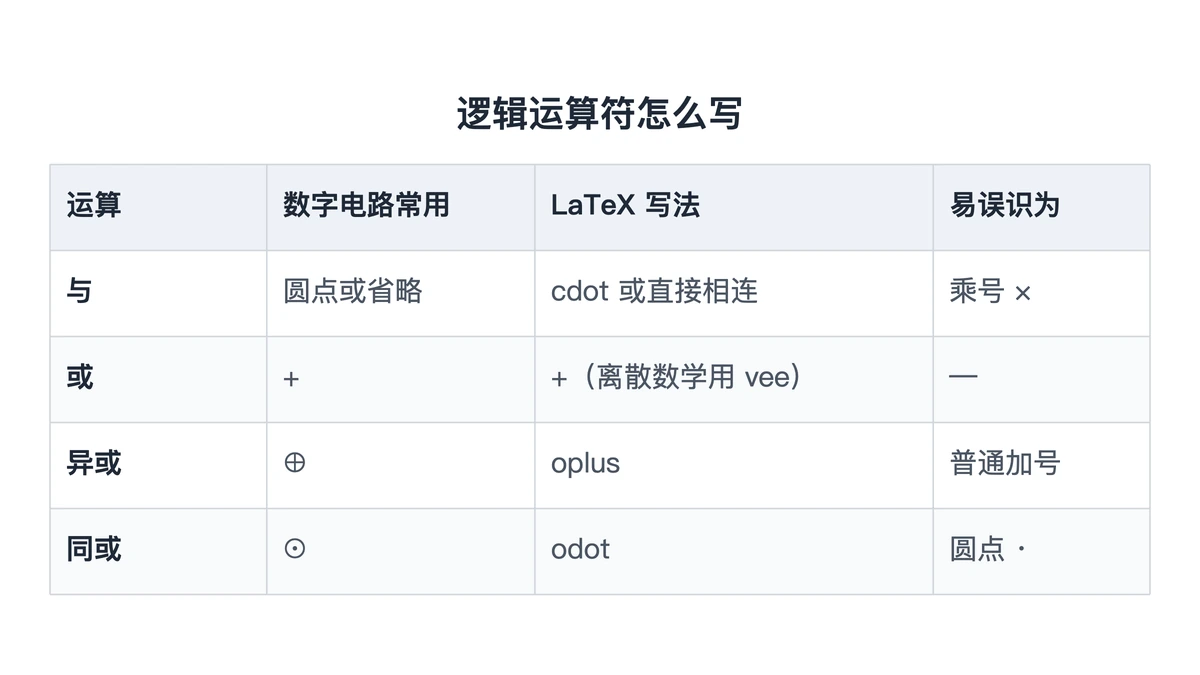

上划线之外，逻辑运算符也要对着教材统一：

• 与：教材多用圆点 · 或直接省略，写 A\cdot B 或 AB；有的讲义用 ∧（\wedge）。识别结果里的圆点有时是 \cdot、有时是乘号 ×，按你的教材统一成一种。
• 或：数字电路里用 +，离散数学里用 ∨（\vee），两套别混在一篇报告里。
• 异或 / 同或：⊕ 写 \oplus，⊙ 写 \odot；圆圈里的加号偏糊时会被识别成普通加号，意思就从异或变成了或。

异或的展开式是一个典型的校对样例：

Y=A\overline{B}+\overline{A}B=A\oplus B

嵌套上划线与验算

与非-与非式里有两层上划线，是识别最容易出错的地方：

Y=\overline{\overline{AB}\;\overline{CD}}

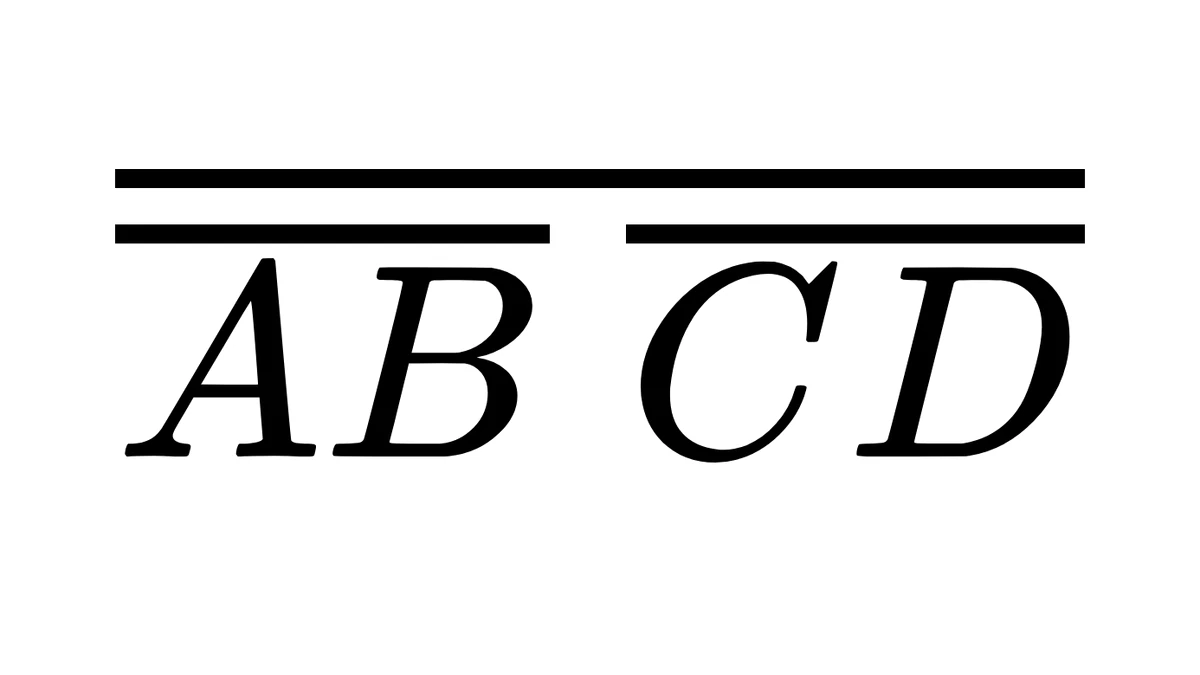

下图只渲染等号右侧的上划线部分：

查源码时看外层 \overline{…} 的花括号是否一直包到最后，里面是否恰好两个 \overline，两个之间留了空隙。结构对了，用反演律验一遍：外层取反去掉后，内部两项的「与」变成「或」，得 Y = AB + CD，正是这个与非-与非电路要实现的函数。

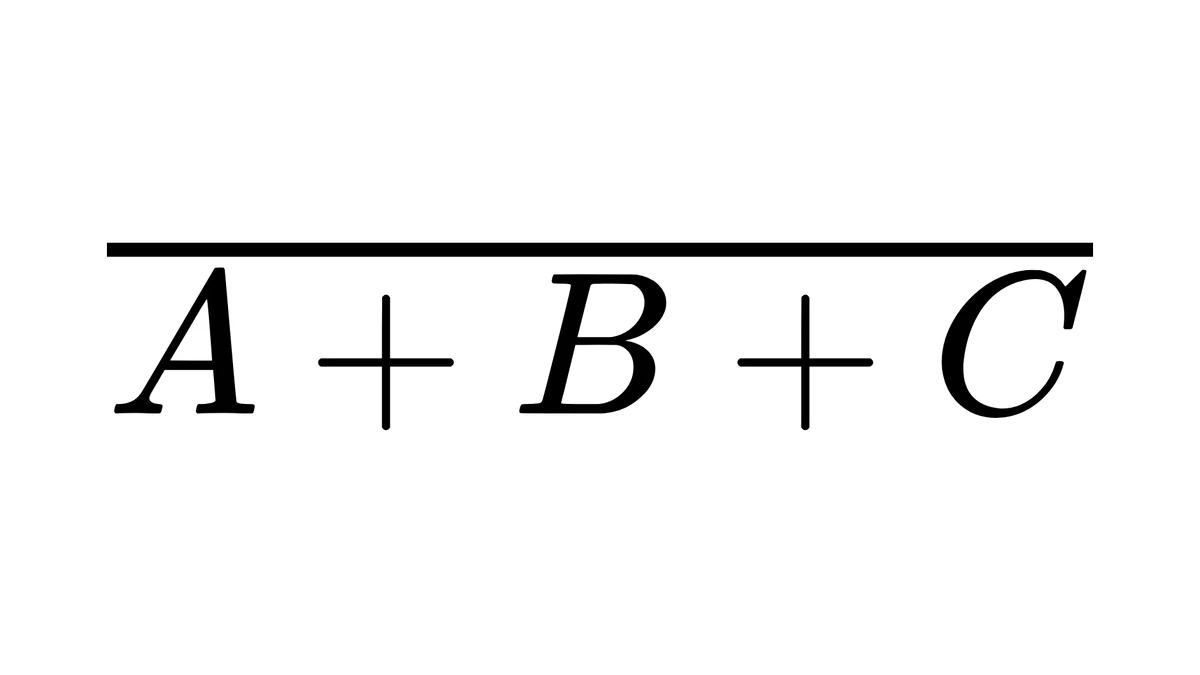

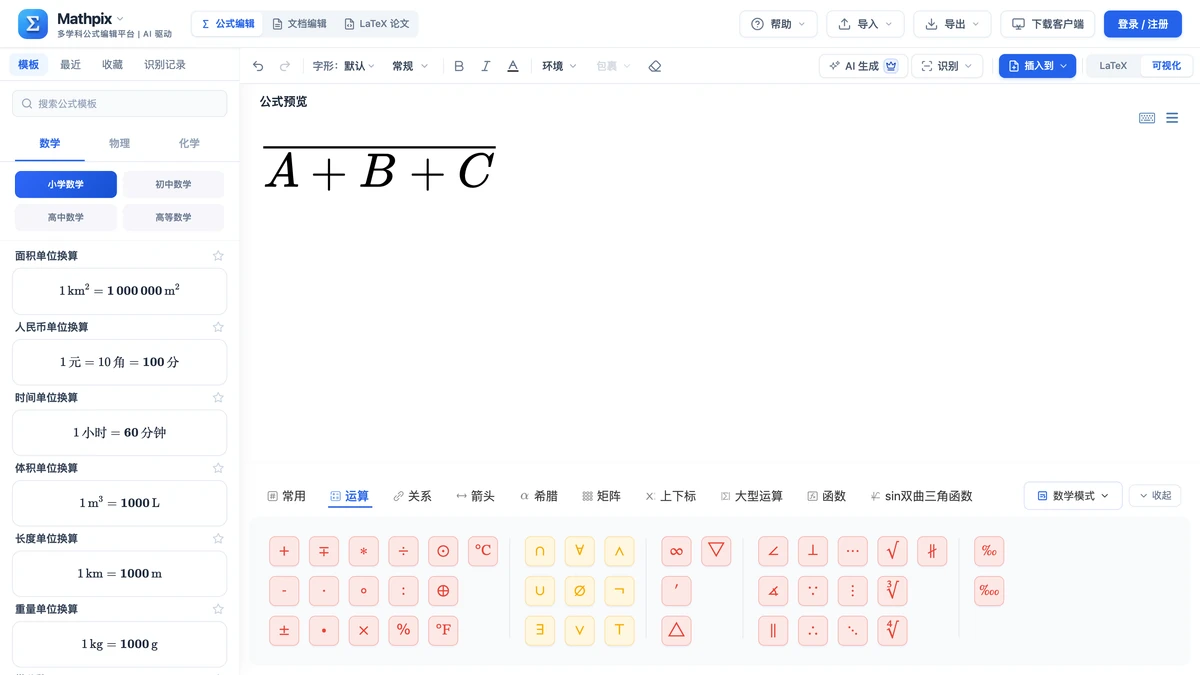

或非式是 A + B + C 整体取反，等号右侧的排版见下图，查的是长线有没有盖住全部三个字母和两个加号：

最后逐个代值核对：取 A = B = 1、C = D = 0，AB = 1、CD = 0，与非-与非式应得 1；把这组值代进识别后的式子，结果不是 1，就回原图查线的长短。核完把公式工具栏右端的「LaTeX / 可视化」开关切回「可视化」模式（在 LaTeX 模式下「导出」是灰的），再选「Word（含公式）」写进实验报告。

上划线本身就是一种「上标位置」的记号，位置判断的思路可以参考截图公式上下标识别；形状相近的符号怎么逐个回看，手写数学识别有一份清单。

卡诺图化简出来的最简与或式，往往每一项都带几个反变量，是练这套核对方法的好材料：一项一项识别，每项先数短线条数，再和卡诺图里圈出的那一格对照。
